Tubo del filtro a filo intrecciato composito multistrato

Name: Tubo del filtro a filo intrecciato composito multistrato - Tender Wire Mesh
Availability: InStock
Rating: 4.5 (89 reviews)

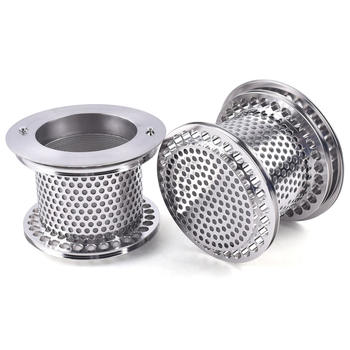

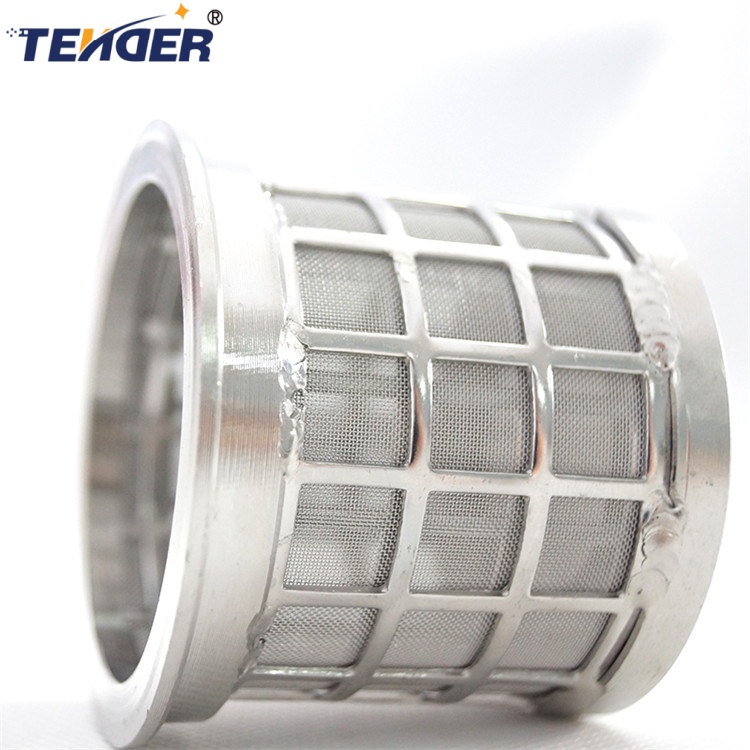

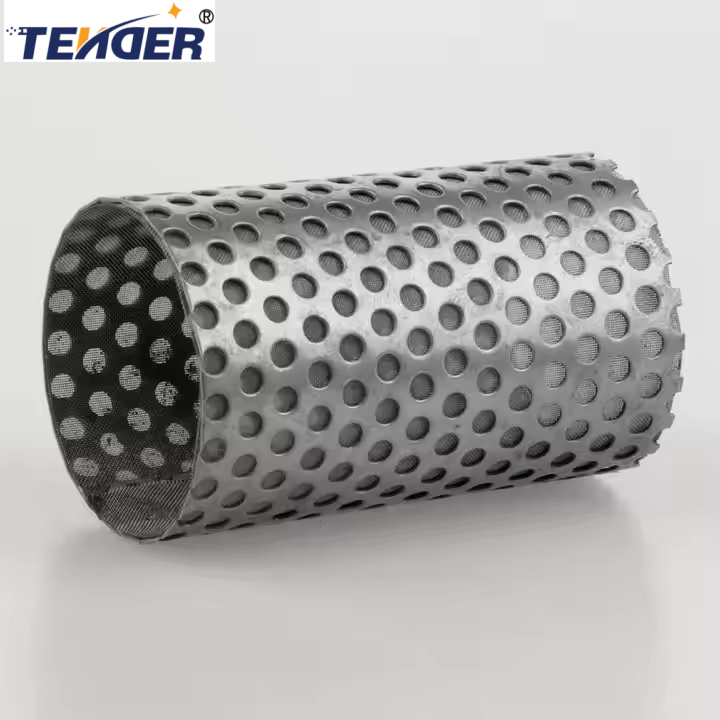

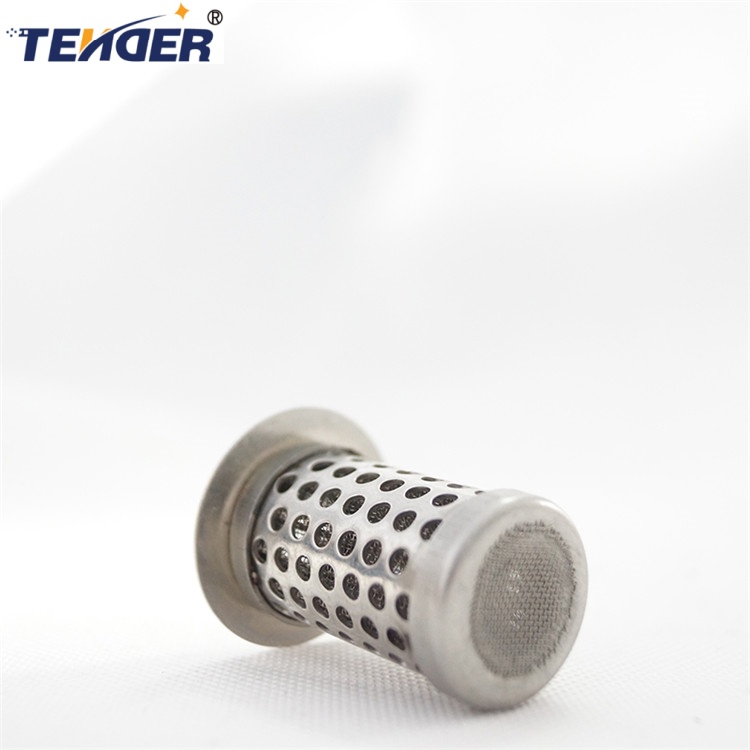

Il cilindro del filtro a mesh in rete composito a più livelli è un elemento di filtraggio realizzato con due o più strati di mesh intrecciata in metallo attraverso processi di impilamento, bordi o sinterizzazione. Di solito è dotato di uno scheletro di supporto (come mesh pulito o mesh intrecciato grosso) per migliorare la forza e la stabilità.

Rispetto alle strutture a strato singolo, ha una resistenza meccanica superiore, stabilità di filtrazione e capacità di mantenimento degli inquinanti, rendendolo adatto per l’uso in ambienti di filtrazione dei terreni ad alta pressione, ad alta temperatura e ad alta viscosità.

Send Email Download

Descrizione del prodotto

Vantaggi caratteristici

1. Resistenza all’elevata resistenza e all’impatto: adatto per fluidi ad alta pressione e pulsati attraverso il supporto interno ed esterno e la compressione multistrato;

2. Accuratezza del filtraggio stabile: la struttura a maglie tessuta a più livelli garantisce una distribuzione uniforme delle dimensioni dei pori e una precisione stabile a lungo termine;

3. Elevata capacità di assorbimento degli inquinanti: la piegatura o la disposizione multistrato gli conferiscono un’area di filtraggio efficace più ampia;

4. Resistenza ad alta temperatura e corrosione: possono essere selezionate leghe speciali come acciaio inossidabile, Inconel, Hastelloy, ecc.;

5. Può essere spazzato via e pulito per il riutilizzo: supporta il lavaggio ad ultrasuoni, inverso, la pulizia chimica e altri metodi;

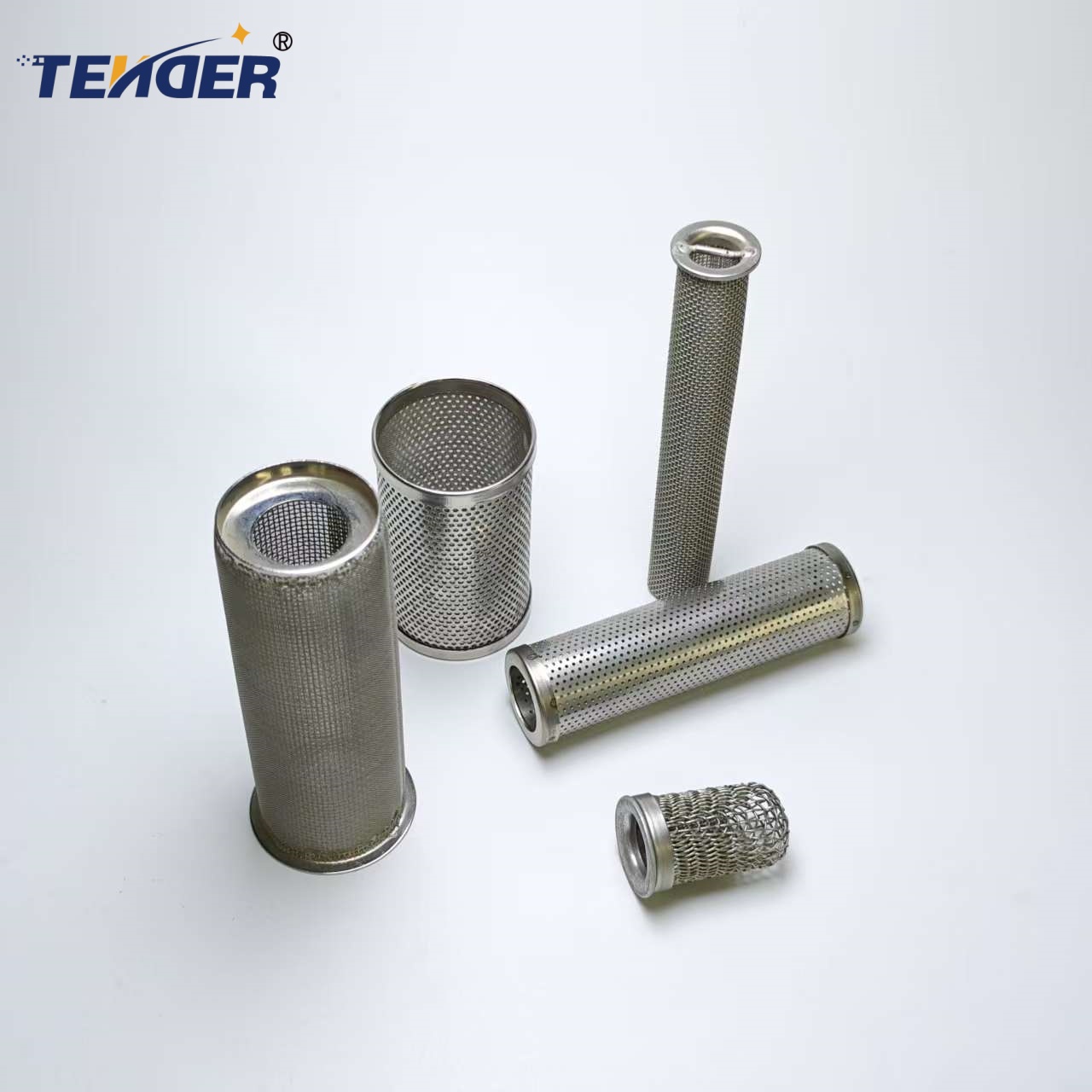

6. Struttura diversificata: tipo di tubo dritto, tipo di piegatura, tipo di tenuta inferiore, tipo di connessione alla flangia e altri tipi opzionali

Specifiche comuni

Processo di produzione

1. Materiali in rete tessuta in metallo selezionato

2. Accuratamente ritagliare secondo la gerarchia

3. Allinea e sovrapporre strati per formare una struttura composita

4. FORMAZIONE DI SINTERING SINTERING SINTERIO DI BENDE OTTUERE (opzionale)

5. Gruppo del tubo di supporto interno (se necessario)

6. Elaborazione dell’interfaccia a due end: flange di saldatura, fili, guarnizioni, ecc.

7. Rilevamento delle perdite, test di pressione e pulizia di imballaggi

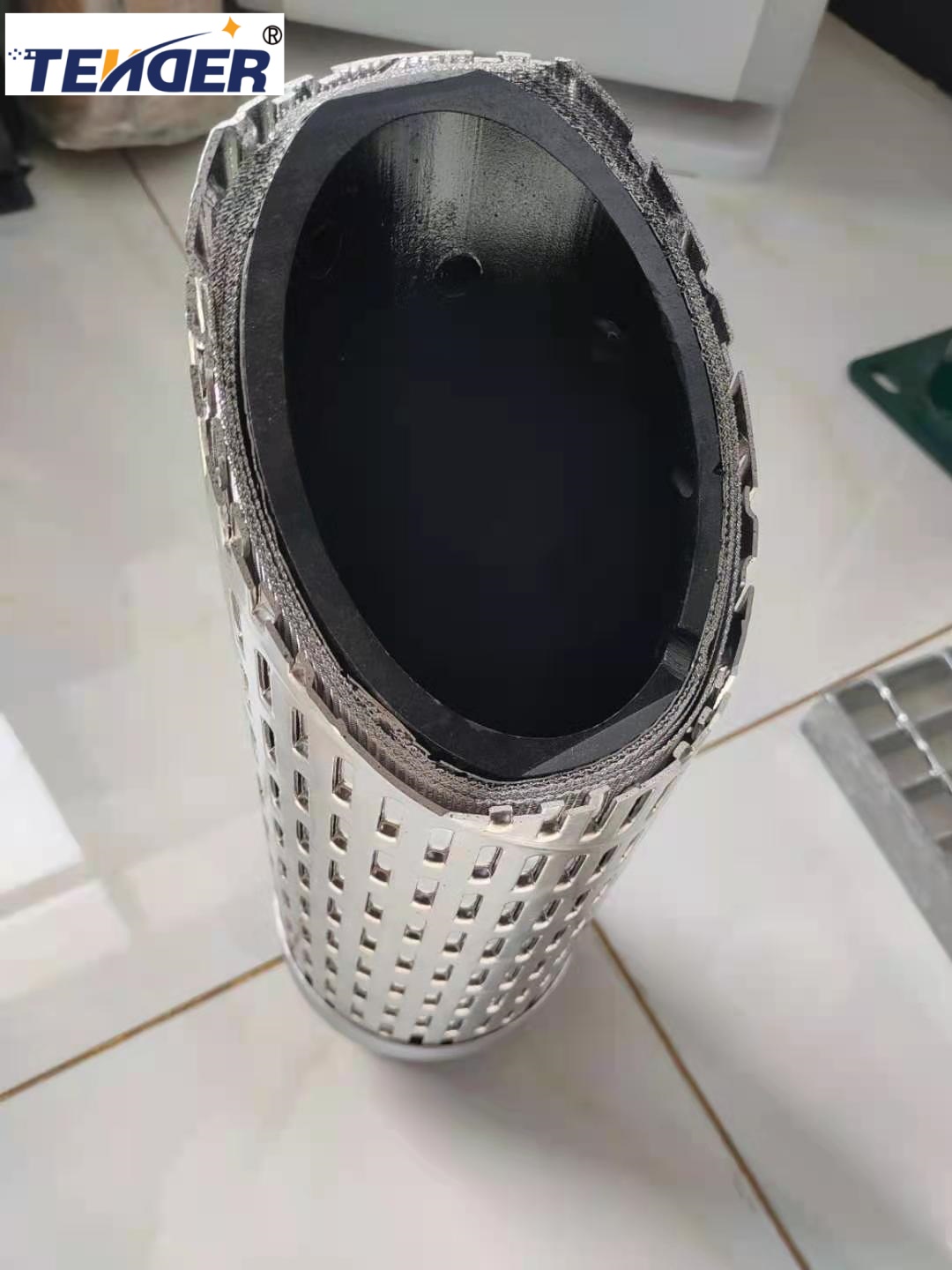

Il tubo del filtro di solito è costituito da 3-5 strati di mesh funzionali, ciascuno dei quali funge da un ruolo specifico:

Strato	Funzione	Dimensione tipica della maglia
Strato protettivo esterno	Previene i danni meccanici dalle forze esterne	10–40 mesh
Livello di filtrazione	Filtrazione fine primaria per intrappolare le particelle	80–400 mesh
Strato di distribuzione	Promuove la distribuzione uniforme del flusso e riduce l’intasamento	40–80 mesh
Livello di supporto	Fornisce resistenza meccanica e resistenza alla pressione	20–50 maglie o metallo perforato
Livello interno (facoltativo)	Impedisce il danno da back-pressione o il crollo verso l’interno	10–30 mesh

Le combinazioni di livelli, le dimensioni delle mesh e la disposizione possono essere personalizzate per condizioni operative specifiche.

Materiale	SS304, SS316L, Inconel, Monel, Hastelloy, Titanium
Diametro esterno (OD)	20 mm – 150 mm
Lunghezza	50 mm – 1000 mm (dimensioni personalizzate disponibili)
Numero di strati	3 – 5 livelli (fino a 7 livelli su richiesta)
Gamma di dimensioni di mesh	10 – 500 mesh (comunemente 40–300 combinazioni di mesh)
Valutazione della filtrazione	1 – 200 μm (opzioni standard: 5, 10, 25, 50, 75, 100 μm)
Temperatura operativa	-Da 200 ° C a +600 ° C (dipendente dal materiale)
Pressione operativa	1 – 6 MPa (fino a 30 MPa con design rinforzato)
Opzioni di connessione finale	Filettato (NPT/BSP), flangiato, saldato, a connessione rapida, push-fit
Metodi di pulizia	Ultrasonic, backflushing, solvente in ammollo, aria calda che soffia
Finitura superficiale	Sinati, passiviti, lucidati

Area di applicazione

1. Filtrazione chimica fine (acidi, resine, polimeri)

2. Filtrazione olio idraulica e lubrificazione

3. Filtrazione sterile o liquido sterile di livello farmaceutico

4.ultrafiltrazione o pre-filtrazione RO nei sistemi idrici

5 5. Filtrazione liquida di amido, amido o viscoso

6. Sistemi di filtro ad alta specifica aerospaziale e nucleare

Elemento filtro a rete in acciaio inossidabile per filtrazione dell'aria e del liquido

Questo elemento filtro in maglia in acciaio inossidabile presenta una struttura tessuta a più livelli per forza e precisione migliorate. Ideale come filtro dell'aria o schermo del filo a cuneo, offre un'eccellente resistenza alla durata e alla corrosione attraverso applicazioni industriali, chimiche e HVAC.

Tubo filtro a rete in acciaio inossidabile con struttura composita a più livelli

Il nostro tubo per filtri a mesh a filo tessuto composito a più livelli è un filtro a maglie in acciaio inossidabile altamente efficiente progettato sia per la filtrazione liquida che per il gas in ambienti industriali esigenti. È dotato di più strati di materiale filtro in mesh inossidabile inossidabile inossidabile, sinterizzato o saldato a punto per creare un’unità di filtrazione robusta e durevole.

Questo elemento filtro a rete in acciaio inossidabile fornisce una distribuzione uniforme delle dimensioni dei pori e un’elevata resistenza meccanica, rendendolo ideale per sistemi ad alta pressione o ad alta temperatura. Utilizzati nei sistemi idraulici, nei processi petrolchimici o nelle configurazioni di filtrazione del gas, garantisce prestazioni coerenti di filtrazione resistendo al contempo alla corrosione e alla deformazione.

Il design del tubo massimizza l’area superficiale e il supporto strutturale, consentendo una durata di servizio estesa e una ridotta frequenza di manutenzione. Può essere pulito e riutilizzato più volte, rendendolo un’alternativa economica e sostenibile ai filtri usa e getta.

Inoltre, questo tubo del filtro può essere prodotto con schermo del filo a cuneo in acciaio inossidabile per applicazioni che richiedono filtrazione in stile slot o con materiali filtranti ad aria in maglia in acciaio inossidabile per scopi di HVAC o ventilazione. Disponibile in vari rating, diametri e lunghezze di micron, può essere adattato per soddisfare le esigenze specifiche di filtrazione.

Ingegnerizzati per precisione, resistenza e longevità, i nostri tubi filtranti a maglie in acciaio inossidabile sono la soluzione di riferimento per una filtrazione industriale affidabile ed efficiente.

Tubo filtro in rete inossidabile resistente per filtrazione industriale e dell'aria

Il tubo del filtro a mesh a filo intrecciato composito multistrato è una soluzione di filtro in mesh inossidabile ad alte prestazioni costruita per resistere a condizioni operative difficili. Progettato con più strati di rete tessuta, raggiunge un’eccellente resistenza, rigidità e accuratezza della filtrazione, rendendolo adatto per l’uso in sistemi di petrolio, gas, sostanze chimiche e di purificazione dell’aria.

Questo filtro a rete in acciaio inossidabile presenta una costruzione sinterizzata o saldata avanzata, che combina vari strati di mesh in una struttura rigida e unificata. Il filtro può essere personalizzato in termini di conteggio delle maglie, diametro del tubo e spessore della parete, consentendo un allineamento esatto con le esigenze del processo.

Oltre alla filtrazione liquida, il prodotto funziona anche in modo efficiente come un filtro dell’aria a maglie in acciaio inossidabile, catturando particelle aerogarie fine nei sistemi HVAC e configurazioni di ventilazione industriale. Il suo materiale in acciaio inossidabile resistente alla corrosione lo rende ideale per l’esposizione a lungo termine a temperature elevate, sostanze chimiche o ambienti ricchi di umidità.

L’opzione dello schermo del filo a cuneo in acciaio inossidabile è disponibile anche per applicazioni di filtrazione o separazione grossolana, fornendo capacità di flusso direzionale e autopulente. Che tu stia filtrando particelle di carburante, aria compressa, solventi o fluidi di elaborazione, questo elemento filtro in mesh in acciaio inossidabile garantisce prestazioni di lunga durata e affidabili.

Riutilizzabile, pulito e rispettoso dell’ambiente, questo tubo di filtro offre vantaggi sia economici che operativi. Scegli il nostro tubo per filtro in maglia in acciaio inossidabile multistrato per una soluzione di filtrazione che combina la precisione ingegneristica con la resistenza industriale.
